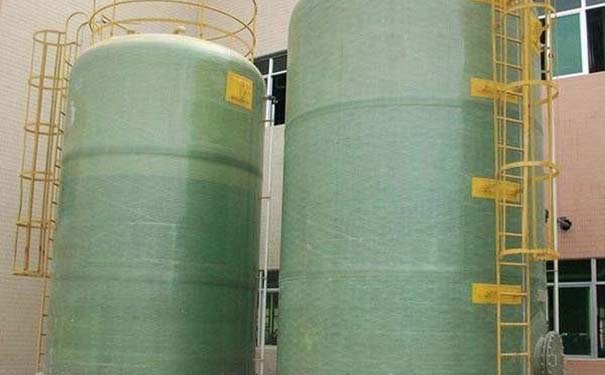

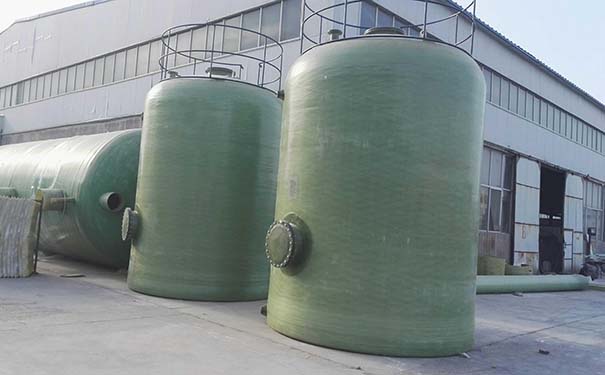

玻璃鋼容器儲罐

　　玻璃鋼儲罐噴塑工藝：靜電噴塑的涂裝效率高、涂層均勻、污染小，適用于規模化自動涂料生產線。由于各種高性能、中低溫固化粉末涂料的開發，使該工藝在玻璃鋼方面的應用前景看好。技術難點在于玻璃鋼導靜電問題。熱熔噴塑工藝是結合了“塑料涂裝工藝”與“玻璃鋼制品的性能”兩者開發出來的，它類似于靜電噴塑工藝，但省略了靜電噴塑中對玻璃鋼制品的導靜電要求，而且粉末塑化溫度低。因為上述優勢，使該工藝適用于基材較大的玻璃鋼制品。其技術關鍵在于玻璃鋼表面的前處理工藝和基體溫度。

　　水力特性是管道的主要特性之一,水力特性優良意味著流體壓頭丟失小,能夠選用較小的管徑或功率小的運送泵,然后減小管道工程的初出資,節約電能,下降運轉本錢。玻璃鋼管的內外表適當潤滑,簡直能夠認為是“水力學潤滑管”。在運轉過程中,鋼管、鑄鐵管、水泥管等的內外表,常常產生部分腐蝕,變得越來越粗糙,而FRP管道則始終保持新生管外表潤滑狀況。

　　1、試樣制備按總則的規定。試驗材料厚度小于5mm時，試樣的厚度取原始厚度;當試驗材料厚度大于5mm時，保持原始厚度，但取其它方向的尺寸等于或小于5mm。

　　 2、試樣外觀檢查按總則規定。

　　 3、試樣用蘸有溶劑的軟布擦拭后進行一下處理①在干燥室防置24h;②80℃干燥2h放入干燥器內冷卻至室溫;

　　 4、在600±20℃茂福爐內加熱坩堝10~20min，然后放在干燥器中，冷卻至室溫，稱重，準確到0.1mg。

　　 5、制備好的試樣放在坩堝中進行稱重，精確到0.1mg;

　　 6、把盛有試樣的坩堝放入爐內進行灼燒：①升溫到350~400℃，半個小時左右，②升溫至600±20℃，直到試樣中的所有碳全部消失。這個時候環氧、聚酯玻璃鋼均需30分鐘左右，酚醛玻璃鋼需要90~120分鐘。

　　 7、把帶有殘余物的坩堝從茂福爐中取出，放在干燥器內冷卻進行稱重精確到0.1mg。

　　 8、重復灼燒，恒溫，冷卻，稱重，知道兩次稱重結果不差1mg為止。
